三維攝影測量又稱照相測量定位、近景攝影測量。測量原理是利用機器視覺來計算獲取編碼標記點的三維坐標信息。該系統具有精度高、測量尺寸大、測量速度快和自動化程度高、能在惡劣環境中工作等優點，是目前較為成熟的商業化工業數字?jǐn)z影測量產品。
Techlego三維攝影測量如何使用？
在待測量物體表面貼好磁性編碼點，布置好標尺基準桿，使用固定焦距數字相機對待測物進行拍照。將拍攝的所有照片導入至三維攝影測量系統軟件，計算貼在物體表面磁性編碼點的三維坐標信息，形成一個完整準確的編碼坐標系統。
來高科技的Techlego三維攝影測量系統分為兩種型號——U5、U6三維攝影測量系統。U6在U5的基礎上做了較大的升級，在測量精度方面取得顯著提升，增加智能識別編碼點功能，智能辨別編碼點方向功能，以及高精度計算功能等獨特功能。另外，U6不僅在精度方面做了大幅提升，其人性化的界面設計也給用戶提供了良好的人機交互體驗。
Techlego攝影測量系統的硬件介紹及用途
高像素相機
相機在攝影測量系統中主要起到圖像獲取的作用。來高科技的U6攝影測量系統配備的相機像素是5060萬像素全畫幅單反相機，U5攝影測量系統采用的是2400萬像素全畫幅單反相機。

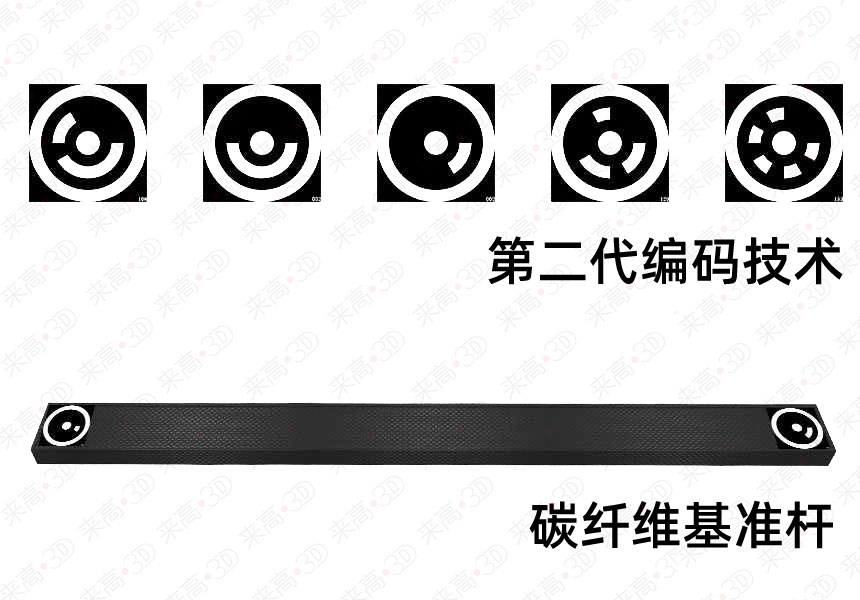

基準桿
基準桿的主要作用是控制采集數據的整體尺寸。基準桿是由碳纖維材質制作的，經過高精度校準的底膨脹基準校準物。
編碼點
編碼點是攝影測量系統中的主要測量介質，測量軟件需要通過照片中的編碼點照片分析出編碼點的坐標、法向以及編號。每套攝影測量系統配備300個磁吸編碼點，并且每個編碼點形狀編號都不同。
閃光燈
閃光燈的主要作用是提高圖像獲取環境的亮度，可以提高圖像的景深以及細節，更好的控制數據的精度。從而得到更快的曝光時間、更小的感光度、以及更小的光圈。
Techlego攝影測量系統的技術特點
高精度
采用低膨脹高精度基準桿，支持雙基準桿校準，以及高精度運算、編碼點厚度補償?shù)龋箶z影測量系統達到較高的數據精度。
大范圍
攝影測量系統采用定焦鏡頭，5060萬高像素，使采集范圍達到理想值，在保證精度的情況下單次采集寬度可達近10米。
兼容性
攝影測量系統輸出的文件是由標記點和編碼點的坐標以及法向構成，可以直接導入到Techlego或主流的三維數據采集軟件中，作為三維掃描的框架點，有效的保證三維掃描儀在掃描大型物體時的精度。
Techlego攝影測量系統的應用領域
》航空航天行業
航空航天配件生產廠家，對于一些大型零部件的檢測通常會采用攝影測量的方式來解決，通過攝影測量的點數據進行三維對比檢測、形變分析等。
》新能源行業
主要對風力發電機葉片的檢測，風力發電機的葉片尺寸很大，目前行業里的傳統檢測設備對于這樣的零部件是束手無策的，但是采用攝影測量的方式可以輕松解決這一行業問題。
》船舶制造行業
（采集現場）
（計算出的數據）
攝影測量系統在船舶制造領域主要檢測船舶大型零部件的幾何精度檢測，例如：直線度、平面度、同軸度、圓度、垂直度等。
》汽車制造行業
（采集現場）
（計算出的數據）
在汽車制造行業中，汽車逆向設計為主要環節，大尺寸是反復攻克的難題。汽車的外形對于三維掃描儀來說很大，需要通過數百幅的數據采集才能采集到完整的車身數據，且多次拼接會導致很大的拼接誤差，對于設計人員造成很大的阻礙。攝影測量系統可以有效地解決此類行業問題，在進行三維掃描之前，先進行一次攝影測量的框架點采集，將框架點導入到三維掃描軟件中，這些框架點作為拼接依據，便可以有效地控制整體的數據精度。
▌來高科技一直致力于“三維掃描系統”和“智能三維機器視覺系統”的研發、生產、銷售以及服務。3D掃描儀以“高精度、高效率、高分辨率”為主要特點。其主要核心技術包括：藍光三維掃描儀、攝影測量系統、自動轉臺、機器人（工業機器人/協作機器人）、3D相機等。主要服務領域有工業制造、教育科研、醫療、文化等。現已為上百所院校和上千家知名企業提供相關的設備和技術服務。
▌相關產品推薦：U6型攝影測量系統
