首先,我們要明確在使用三維掃描儀時,什么情況下需要在零件上噴涂顯像劑?
材質:透明(玻璃)、鏡面、表面反光等材質無法直接掃描。
顏色:黑色或深色等帶有吸光性質的顏色無法直接掃描。

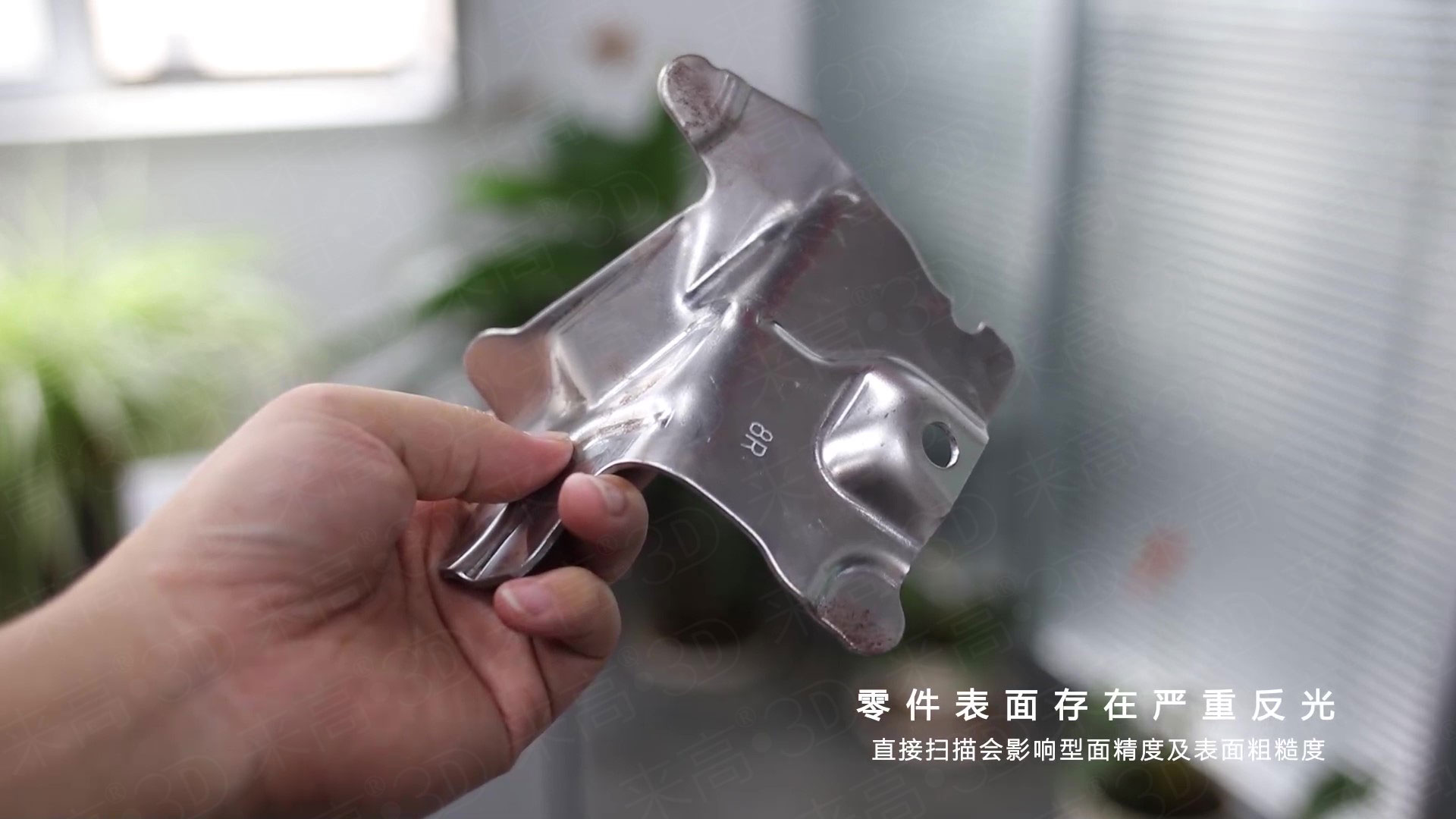

如果零件表面存在明顯反光,直接使用三維掃描儀進行掃描,會影響零件型面精度及表面粗糙度、導致掃描數據缺失等。那么如何在不影響零件表面狀態,又能得到高精度、表面光滑的三維數據?

在反光零件表面噴涂可揮發反差增強劑,單層厚度約為0.005mm,這種反差增強劑遇熱可自然揮發。

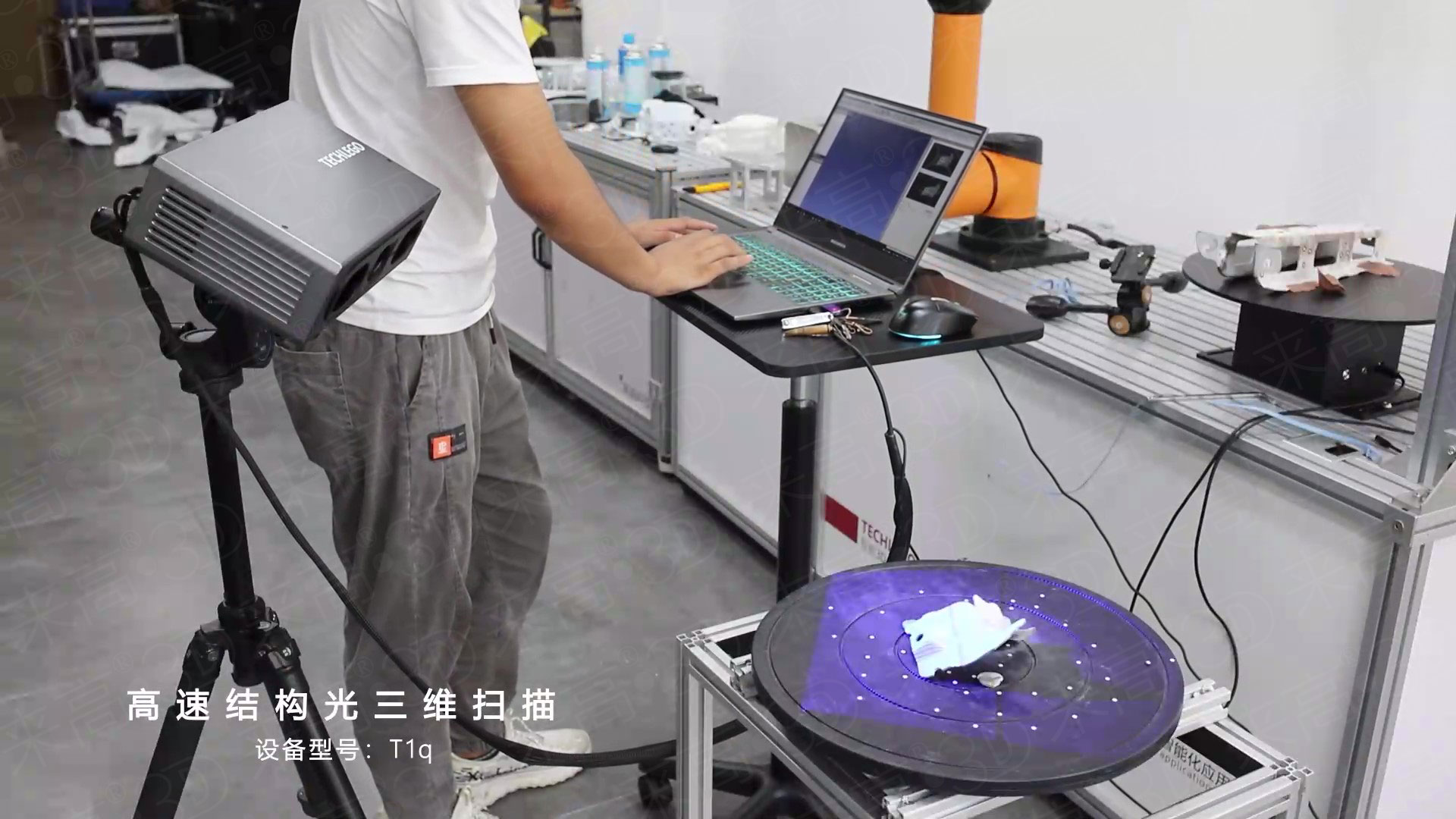

設備型號:高速結構光三維掃描-T1Q
來高科技的T1Q支持0.1秒高速采集,能有效的提高自動化應用中的工作效率及節拍。T1Q具有SDK端口,可以實現自由控制3D相機的標定、自動化采集、手眼標定以及轉軸標定等功能,應用于各類自動化產品線中的分裝、抓取碼垛、檢測、定位等。

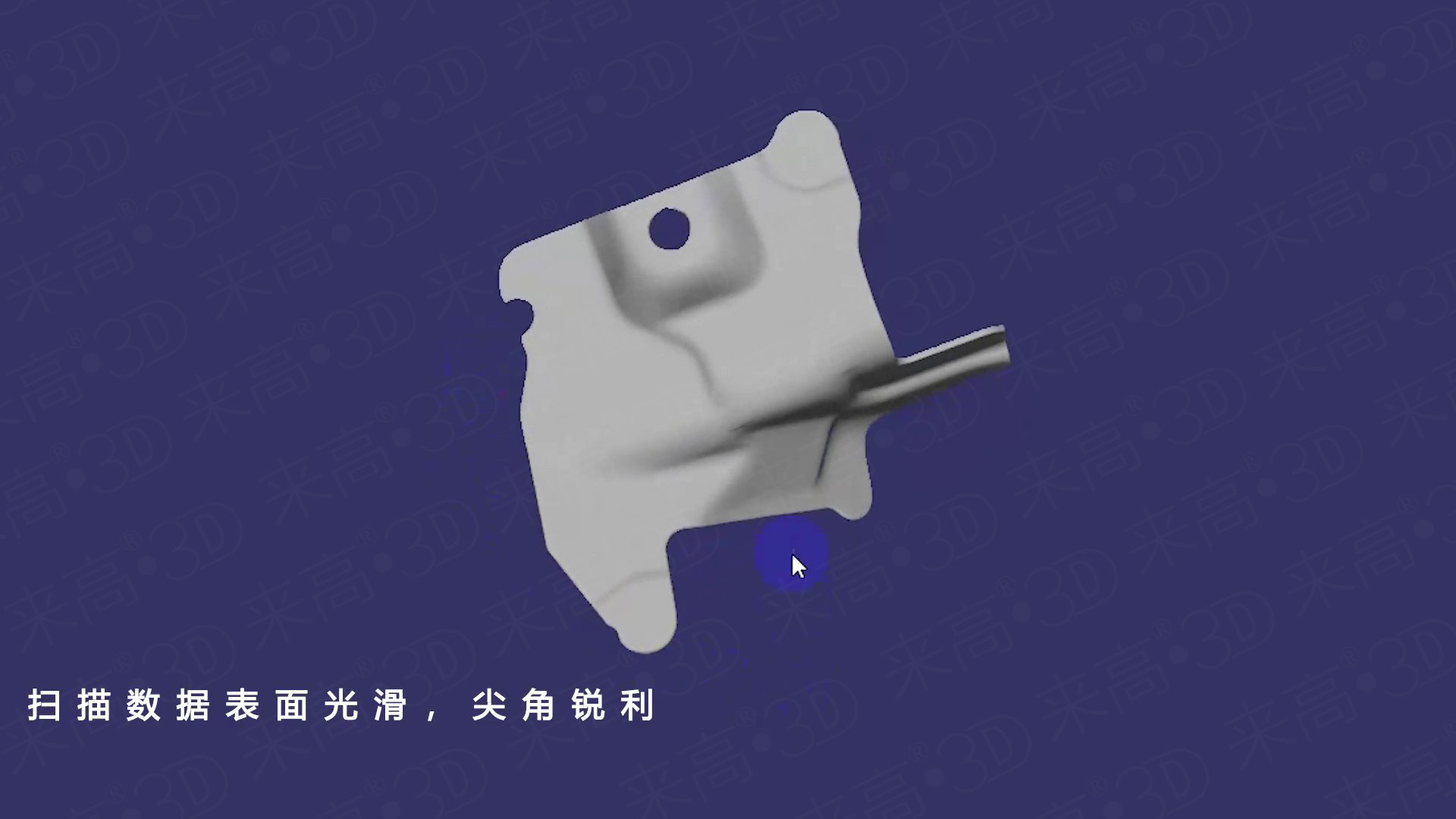

根據上圖可以看出,通過使用高速結構光三維掃描儀以及噴涂反差增強劑。掃描的三維數據表面光滑,尖角銳利。

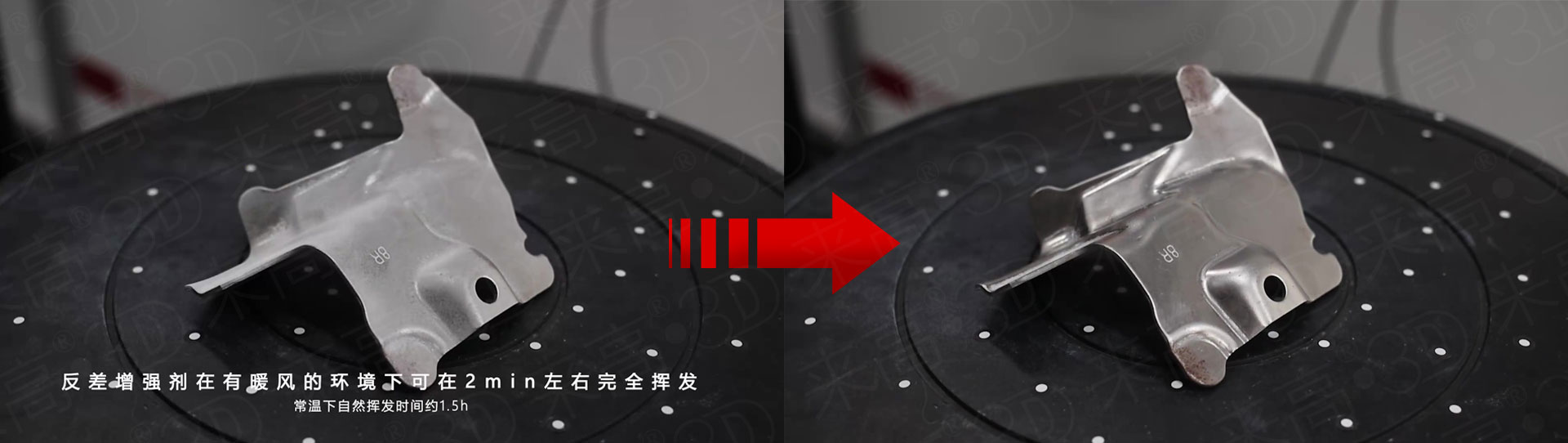

反差增強劑在有暖風的環境下,可在2分鐘左右完全揮發(常溫下自然揮發時間約1.5小時)。揮發后,零件表面與沒噴之前狀態一致。
通過以上案例講解,可以看出表面反光明顯的零件,不僅可以進行掃描,且掃描的三維數據精度高、速度快,來高科技成功解決表面反光明顯無法掃描該零件的難題。
來高科技一直致力于“三維掃描系統”和“智能三維機器視覺系統”的研發、生產、銷售以及服務。3D掃描儀以“高精度、高效率、高分辨率”為主要特點。其主要核心技術包括:藍光三維掃描儀、攝影測量系統、自動轉臺、機器人(工業機器人/協作機器人)、3D相機等。主要服務領域有工業制造、教育科研、醫療、文化等。現已為上百所院校和上千家知名企業提供相關的設備和技術服務。
