逆向工程并不是簡單的掃描以及復制的過程，其目的是利用實物獲取點云，并基于點云進行優化設計以及創新設計。逆向工程已經成為航空、航天、汽車、交通和模具等工業領域重要的產品設計方法之一。同樣也是工程技術人員通過實物樣件、圖樣等快速獲取工程設計概念及設計模型，實現快速生產創新設計的重要途徑。

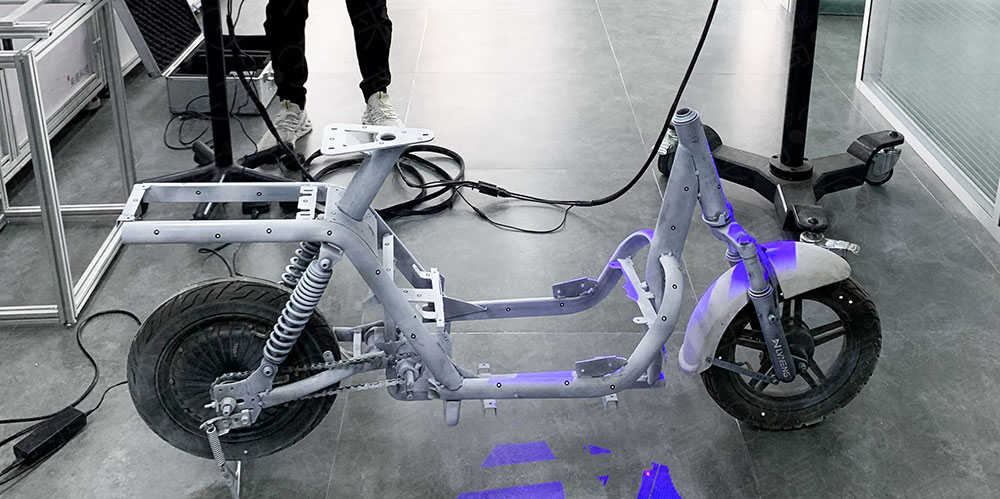

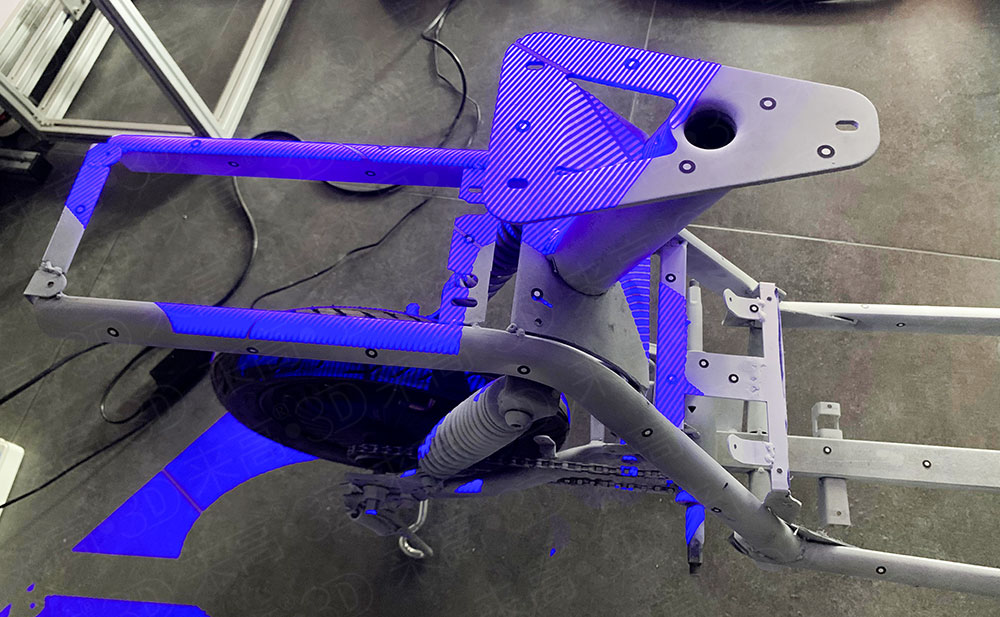

（電動車車架實物圖）
掃描樣件：電動車車架
樣件特點：電動車車架大約長1.5m×寬80cm，屬于掃描大件
掃描難點：由于掃描件比較大，不好挪動，且電動車車架細節多，掃描有遮擋，掃描起來比較困難
掃描設備：非接觸式結構光混合式手持三維掃描儀Q7
電動車成為現代大多數人選擇代步的工具，其市場競爭亦日趨激烈，某生產商希望對生產的電動車車架進行逆向設計，縮短生產周期，減少開發技術難度，降低生產成本，加速新產品的開發，滿足市場需求。
如果采用傳統的測量方式比較困難，無法快速，準確的獲取電動車車架的三維模型數據。來高科技通過采用非接觸式結構光混合式手持三維掃描儀Q7對電動車車架進行三維掃描，可以快速獲得三維點云數據，再通過三維點云數據的處理、重構數字化CAD模型。
TECHLEGO SOLUTION
來高科技解決方案
01
噴涂顯像劑
電動車車架噴涂顯像劑，這樣可以提高樣件表面底色的對比度，獲取更好的三維掃描數據。
02

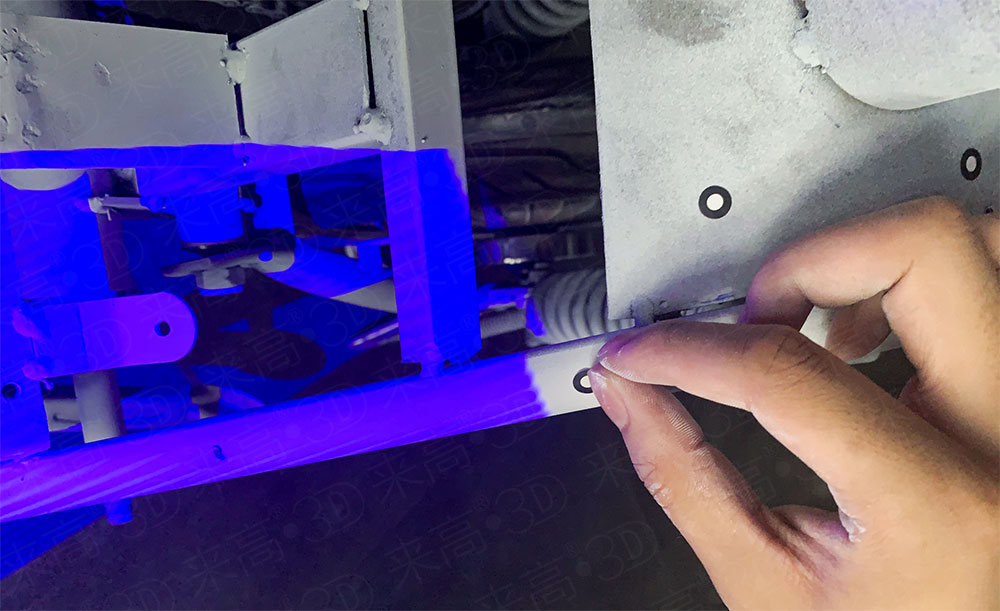

粘貼標記點
通過在電動車車架上粘貼標記點，獲取的數據在掃描軟件中進行定位拼接。
03

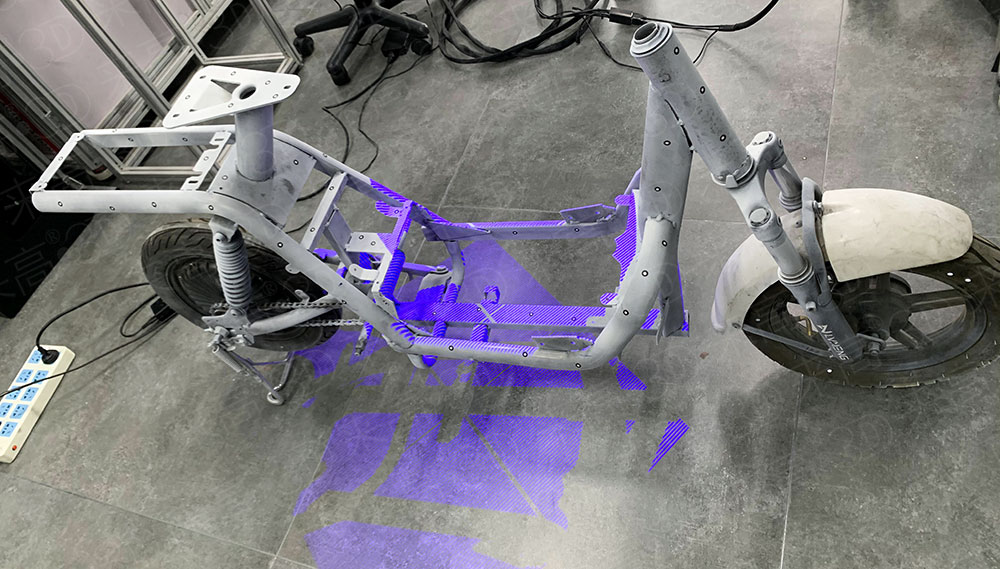

進行手持式三維掃描
使用來高科技碳纖維混合式手持三維掃描儀Q7對電動車車架進行三維掃描，然后將獲取的數據導入三維逆向軟件中進行處理，處理后的數據導入設計軟件中，如（Pro、UG等），進行電動車車架逆向設計。
三維數據

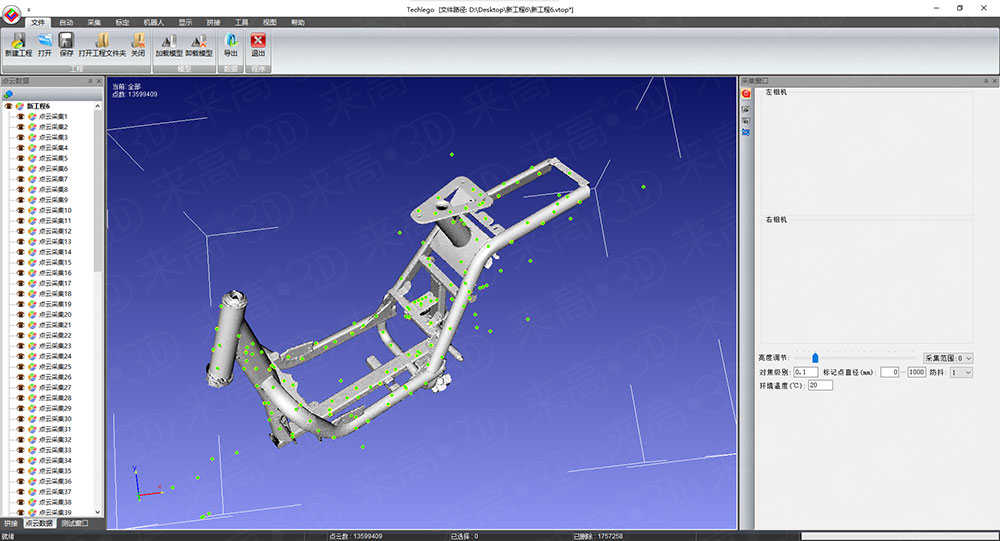

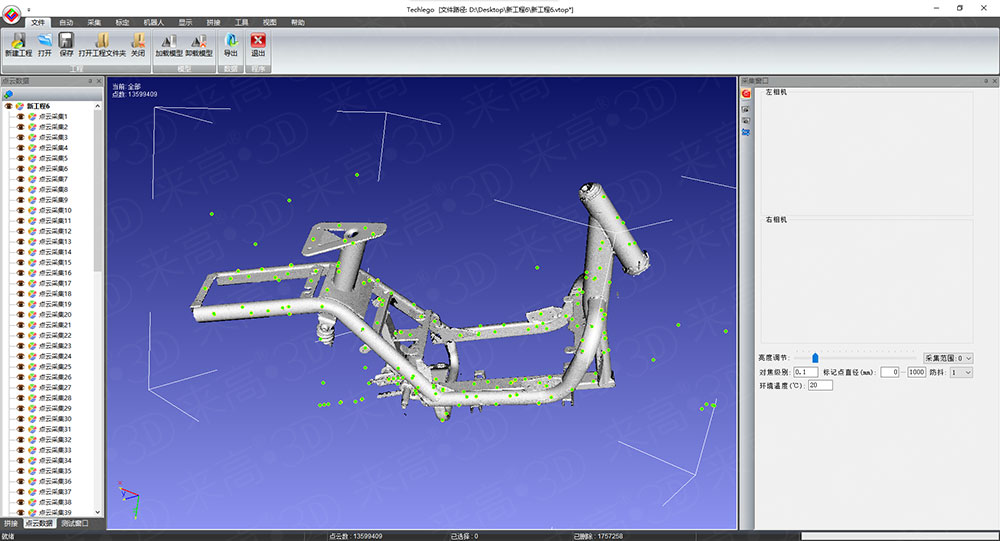

（三維掃描數據）
Q7產品特點

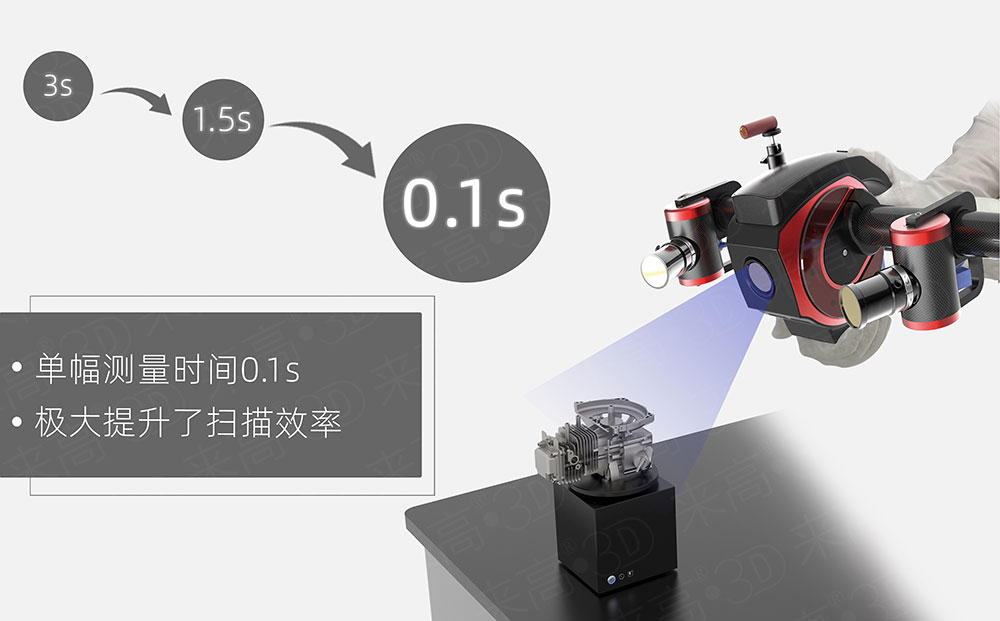

來高科技的Q7三維掃描儀是一款非接觸式結構光混合式手持三維掃描儀，手持立式二合一。由于Q7具有操作方便靈活，采用碳纖維材質，可以輕松手持，在保持傳統固定式掃描儀的高精度、高質量、高穩定性的基礎上，Q7還提升了30倍的掃描速度，單幅0.1s的超快投光掃描，有效地提升了掃描速率。所以，選擇Q7三維掃描儀掃描電動車車架，不僅掃描方式靈活，且掃描精度高。
TECHLEGO
來高科技簡介
來高科技、15年磨一劍，匠心打造、鑄就精品
來高科技一直致力于“三維掃描系統”和“智能三維機器視覺系統”的研發、生產、銷售以及服務。3D掃描儀以“高精度、高效率、高分辨率”為主要特點。其主要核心技術包括：藍光三維掃描儀、攝影測量系統、自動轉臺、機器人（工業機器人/協作機器人）、3D相機等。主要服務領域有工業制造、教育科研、醫療、文化等。現已為上百所院校和上千家知名企業提供相關的設備和技術服務。目前來高科技三維掃描儀已銷往國內外，其中包括工業檢測、航空航天、科研教育、精密模具、虛擬現實、文物保護等行業中。
相關產品推薦

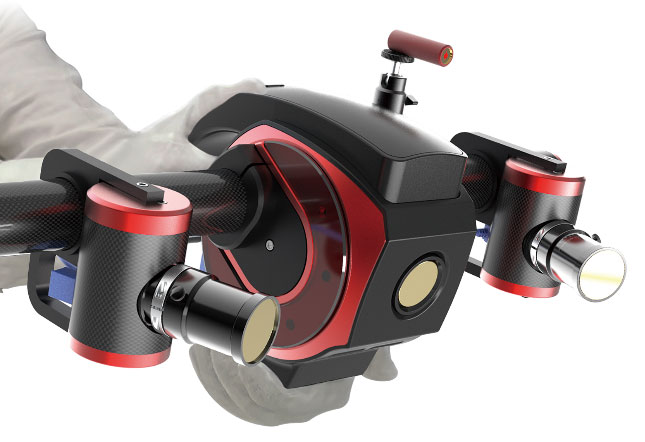

（Q7手持三維掃描儀）
