高精度3D掃描技術：助力傳統加工行業精度提升 分享到：

01

背景描述

隨著現代加工技術的不斷發展和自動化程度的不斷提高，零件加工的方式和工藝更加多樣化，長此以往，傳統機械加工方式的應用空間在不斷減少，且面臨著精度難以保證的問題。然而傳統機械加工也具有自身的優勢，比如成本低、操作方便，尤其是一些掌握特殊技能的操作工人，其加工單件產品的質量和配合部位的精度比現代加工技術更高。因此，傳統機械加工仍然具有強大的生命力，在切削加工中仍占重要的位置，結合三維掃描儀逆向技術，可以從設計源頭為傳統機加工提供二維圖紙，從而拓展傳統機加工的應用場景。?

02

案例信息??

客戶訴求：由于客戶工廠僅有普通機床，沒有數控機床，客戶送來一批機加工件至來高科技，并要求提供工件二維圖紙。

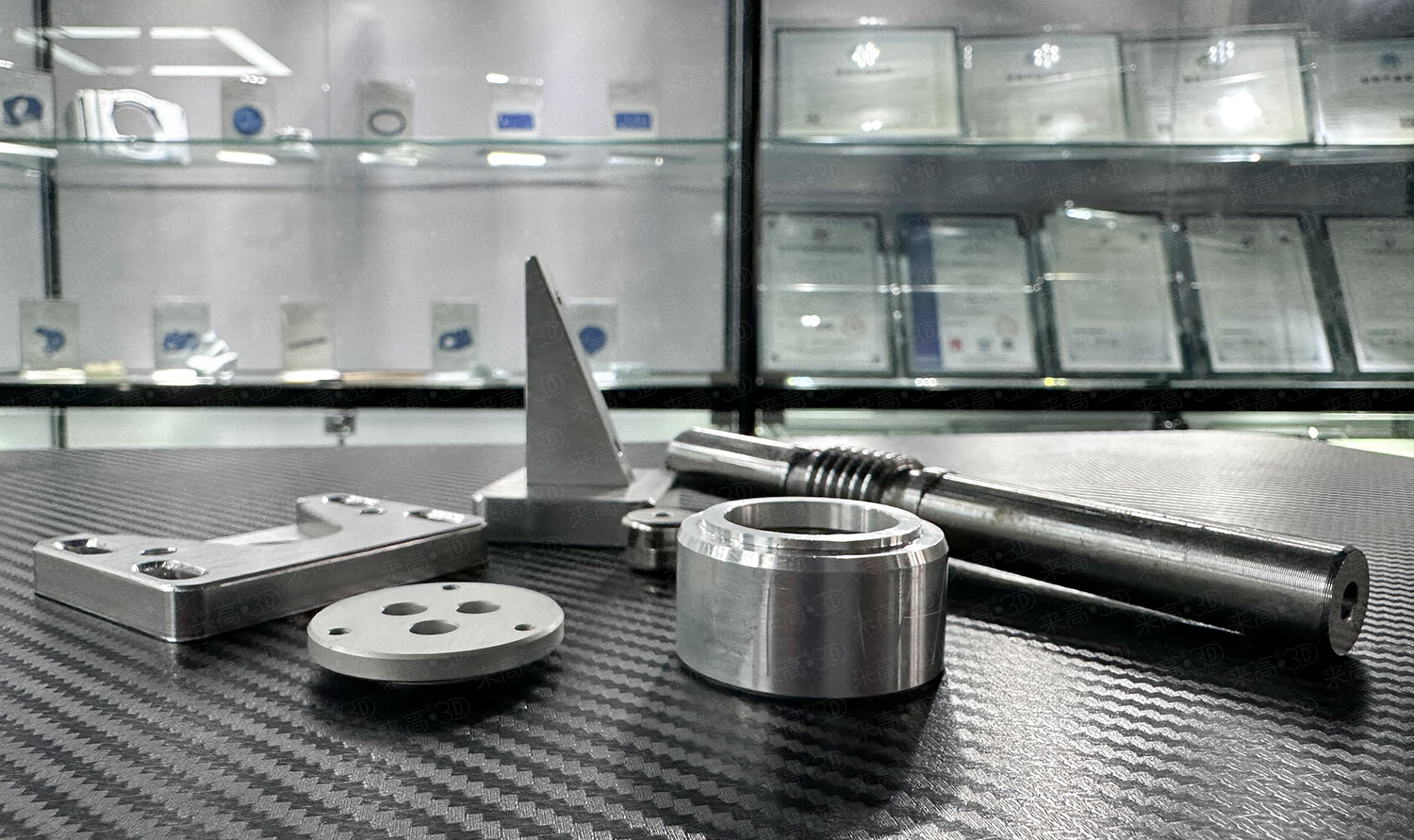

掃描樣件：機加工件
樣件特點：整體尺寸偏小，特征偏小，且有深孔
掃描難點：特征小，孔較深，需要高分辨率三維掃描設備
掃描設備：高精度G5三維掃描儀，630萬像素工業相機

03

操作流程?

01



因其工件整體尺寸偏小、特征細小，需選用分辨率較高的設備，才能對所需特征進行精細掃描。故選用來高科技G5三維掃描儀進行三維掃描。


02

選擇合適的設備后，對工件進行整體三維掃描。

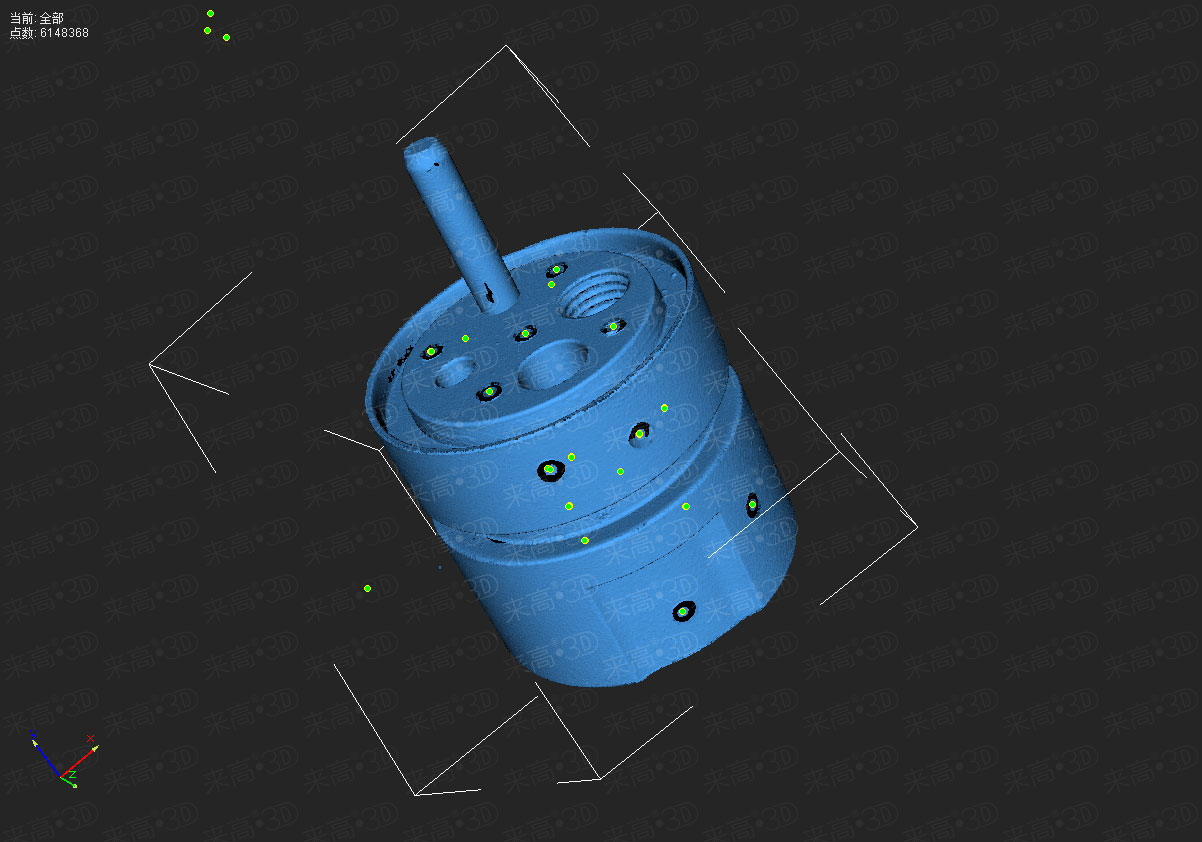

掃描結果

03


工件掃描完成后，使用專業的逆向設計軟件，對掃描結果進行整體的三維重建，獲得所有工件的三維模型（.STP）。

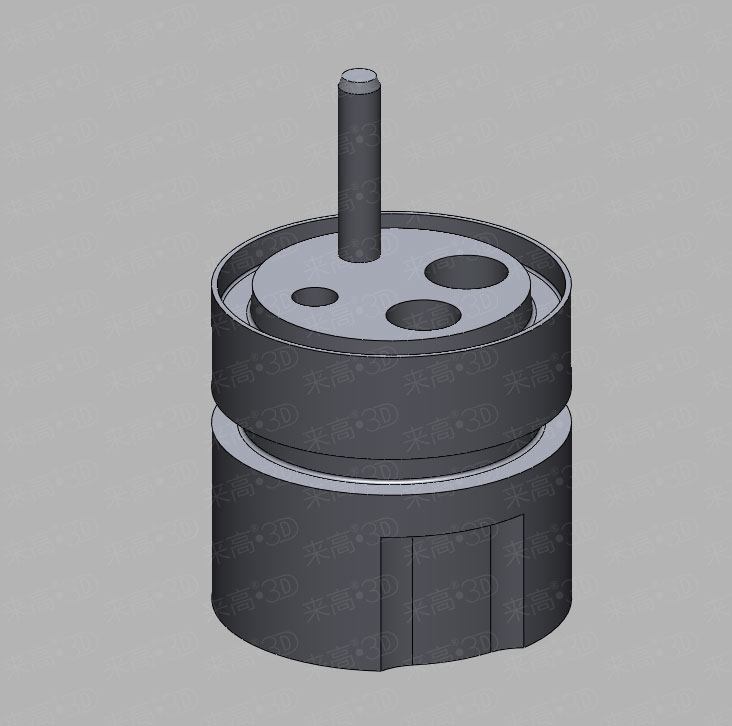

逆向結果

04



再使用專業的三維設計軟件生成二維圖紙并對所有必要尺寸進行標注，最終得到客戶所需零件的二維圖紙文件（.DWG）。

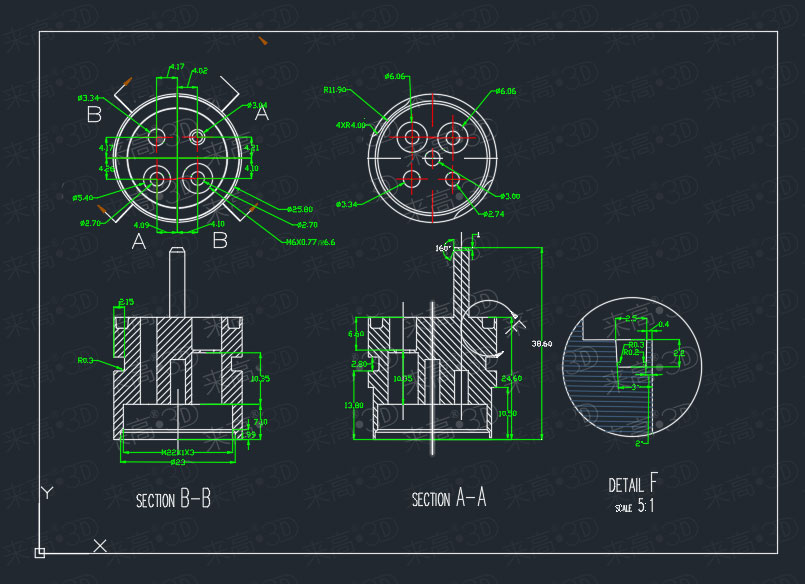

二維圖紙

05



客戶根據二維圖紙文件，修改二維圖紙尺寸，設計出符合要求的零件，并基于二維圖紙進行生產加工。
