醫療器械微型螺旋槳逆向設計 分享到：



Techlego

案例信息



01.掃描樣件：醫療器械微型螺旋槳



02.樣件特點：微型螺旋槳高≈8mm，最大直徑≈6mm，屬于精細件掃描



03.掃描難點：微型螺旋槳屬于PET材質，反光比較明顯且體積較小，掃描起來相對困難



04.掃描設備：工業級高精度G5三維掃描儀（630w像素）

背景描述



醫療器械微型螺旋槳是醫療設備中的核心部件，可以將發動機轉動功率轉化為推進力，起著動力作用。某醫療器械企業希望通過來高科技三維掃描儀，掃描微型螺旋槳，得到三維數據，進行逆向建模。用于模擬實驗，驗證器械結構是否合理，根據三維模型對空間結構進行改進，生產出質量優良的醫療器械產品。



Techlego

解決方案

噴涂顯像劑

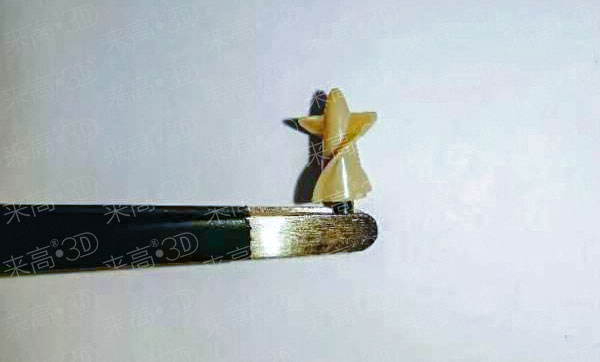

（螺旋槳與1元硬幣對比大小）
因樣件存在反光情況，所以需要噴涂顯像劑，來提高樣件表面底色的對比度，獲取高質量的三維掃描數據。


固定及粘貼標志點

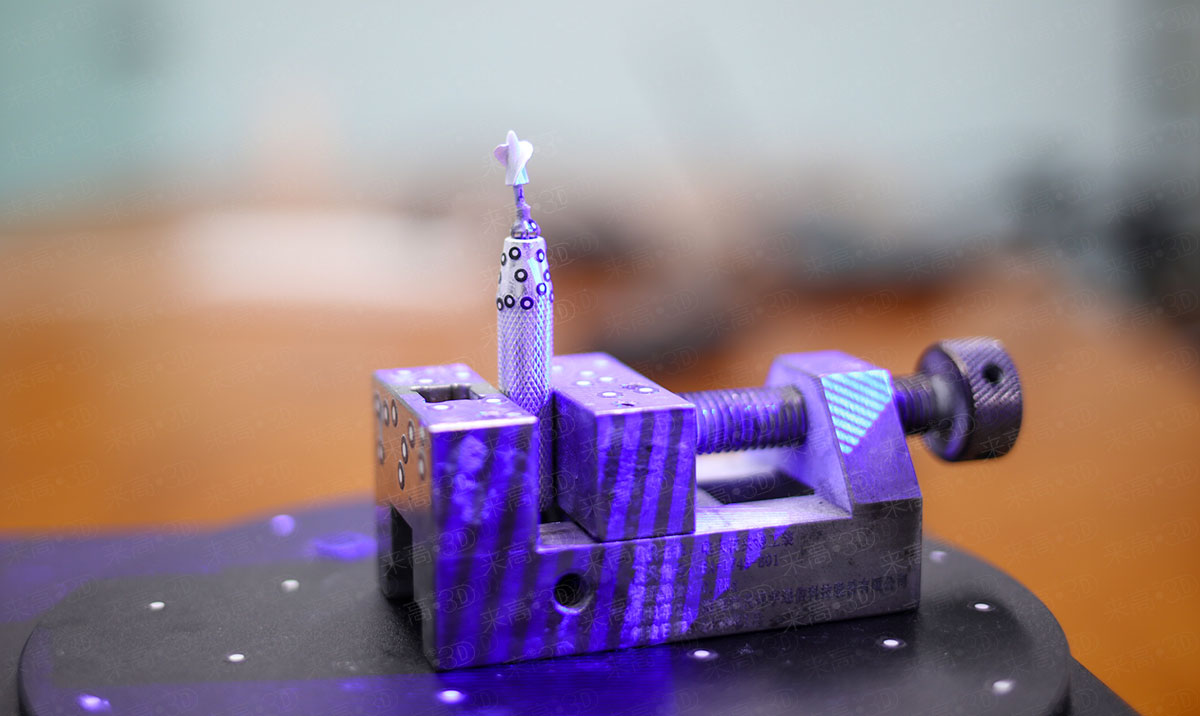

（微型螺旋槳固定在夾具上）
由于樣件體積較小，不易掃描，采用寶石夾夾具將螺旋槳固定，并在夾具上粘貼標志點，輔助三維掃描，實現拼接。


G5三維掃描儀掃描

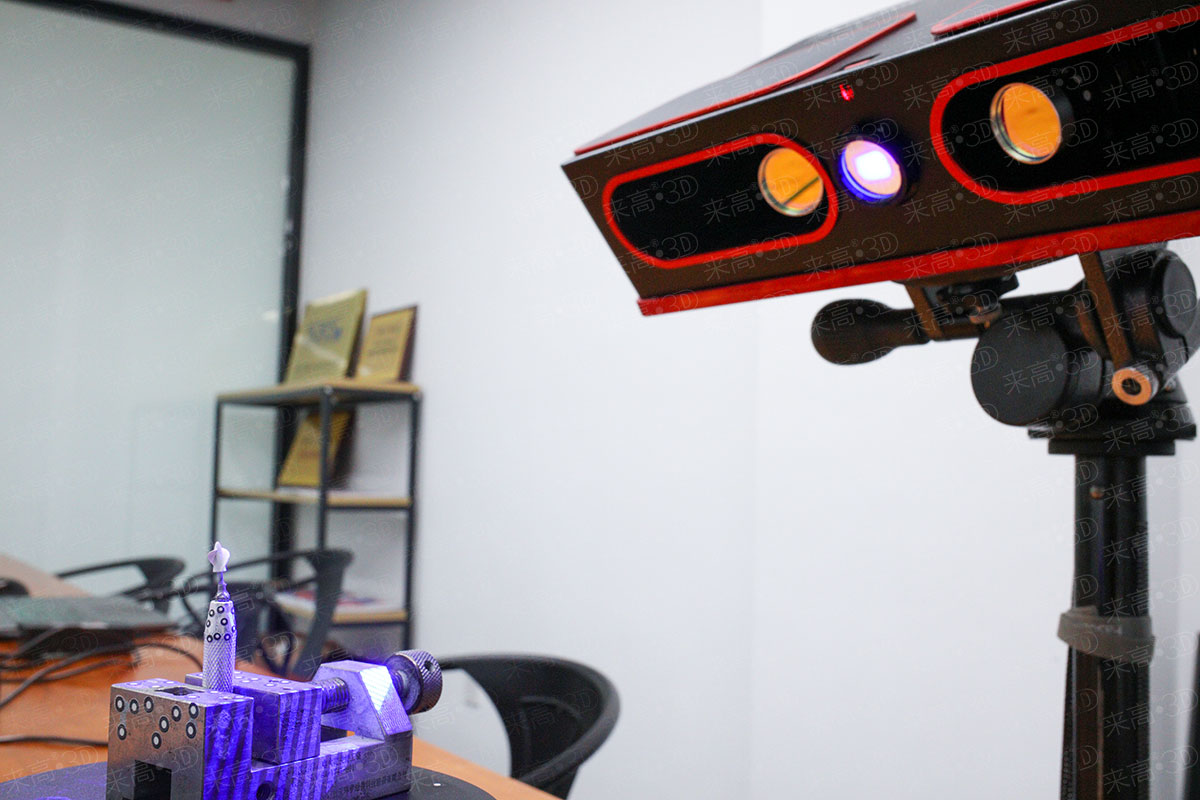

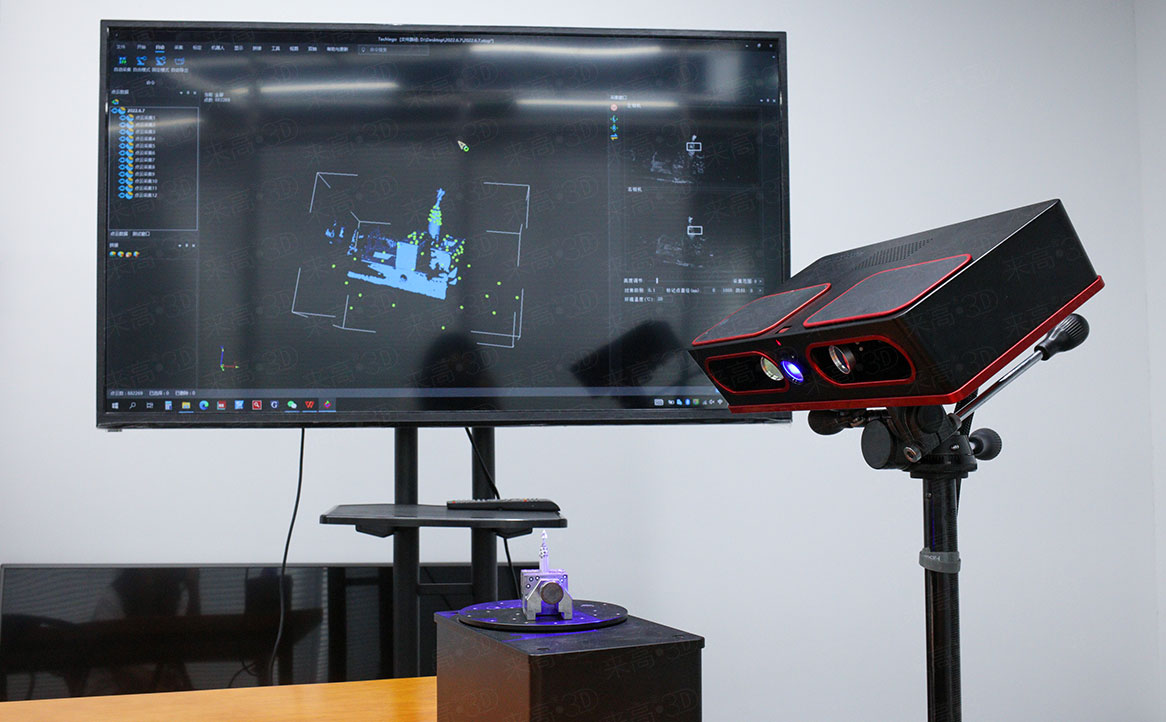

（掃描樣件現場）
使用來高科技工業級高精度G5三維掃描儀對樣件進行三維掃描。


導出

三維數據


（封裝數據）

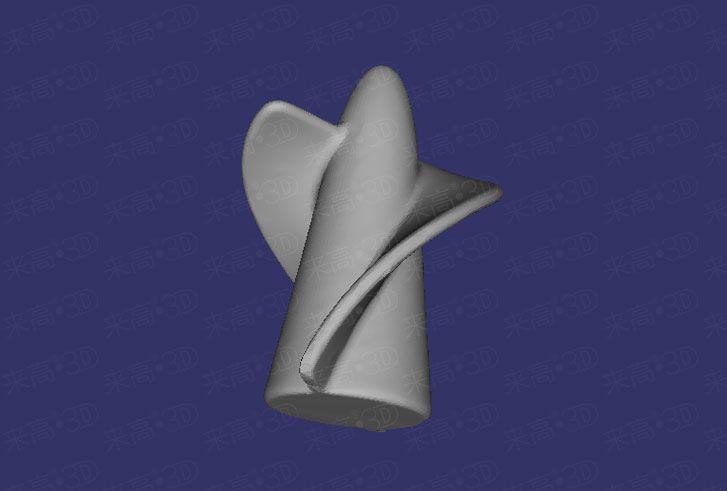

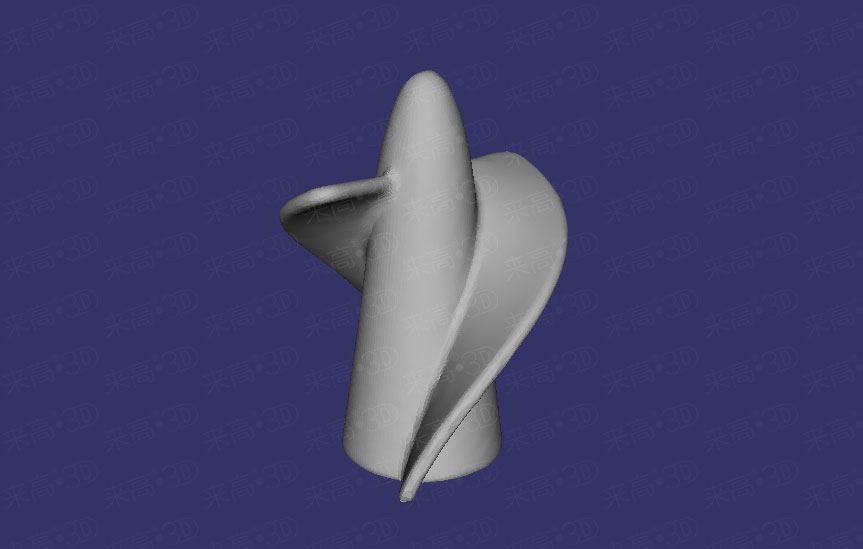

將掃描所得三維數據保存并導出封裝，獲得三角網格面數據。


逆向設計

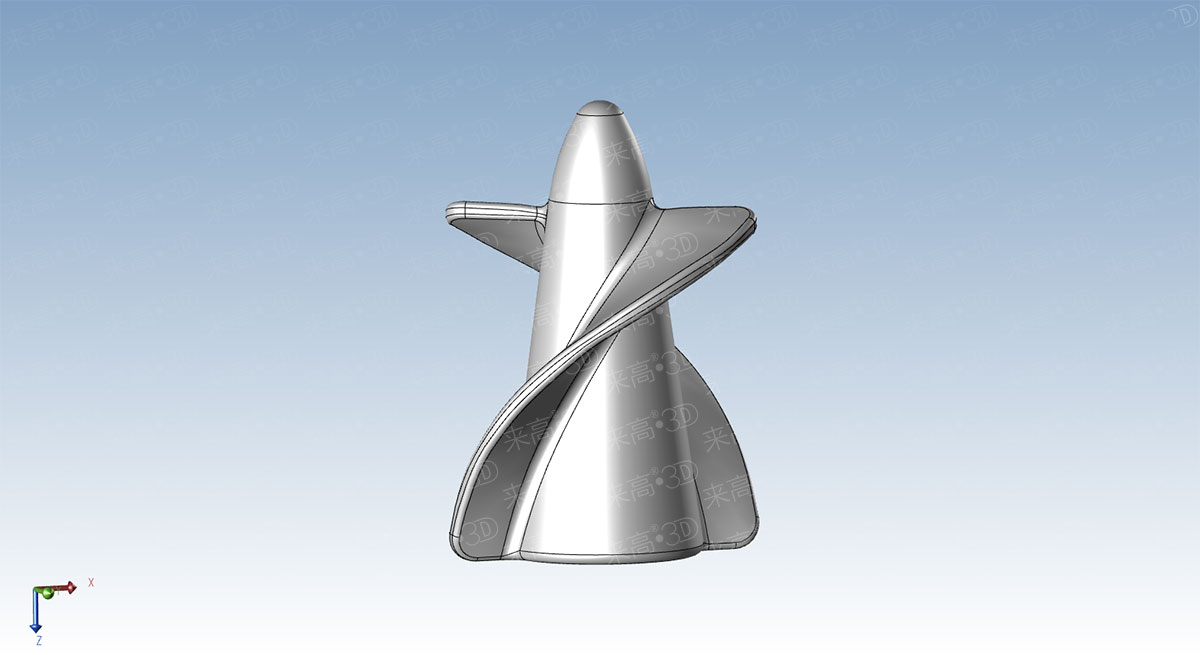

（逆向數據）
將三角網格數據導入三維逆向軟件，如（Geomagic Design X、UG等），進行微型螺旋槳逆向設計。

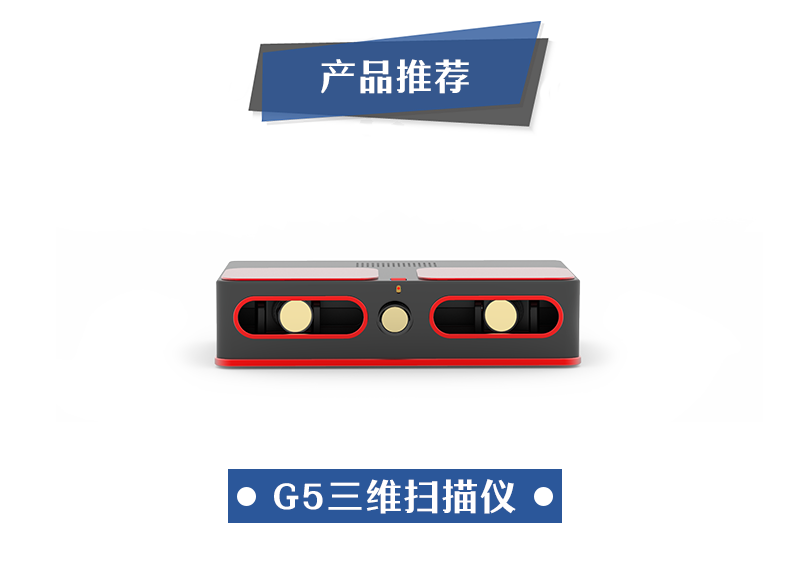

三維掃描儀G5介紹



來高科技的G5是公司推出的新款旗艦機型，采用630萬級高清工業相機，進一步提升了三維數據的整體精度和細節。支持單雙軸自動轉臺，實現無標記點自動掃描；與多種機器人通訊，智能化完成數據采集；與便攜式光筆結合，解決深孔等部位的測量難題；配合紅外激光器定位系統，讓掃描變得更方便。目前主要適用于軍事、航空航天、精密模具、虛擬現實、文物保護等精度要求較高的行業中。
