金屬鈦粉塊三維掃描及體積測量技術方案 分享到：


Techlego

案例信息



01.掃描樣件：金屬鈦粉塊



02.產品訴求：通過三維掃描儀能夠準確、快速地獲取鈦粉塊的體積



03.掃描設備：G5三維掃描儀（630w像素）



04.三維掃描軟件：TECHLEGO

案例難點



在使用高精度工業級三維掃描儀測量工件時，除了可以全尺寸三維檢測、二維尺寸檢測和形位公差檢測外，還可以測量工件的表面積和體積。本次案例的樣件（如下圖）是一個形狀不規則的金屬鈦粉塊，其主要難點有：材質特殊，形狀不規則、細節特征多、死角多，縫隙較深。

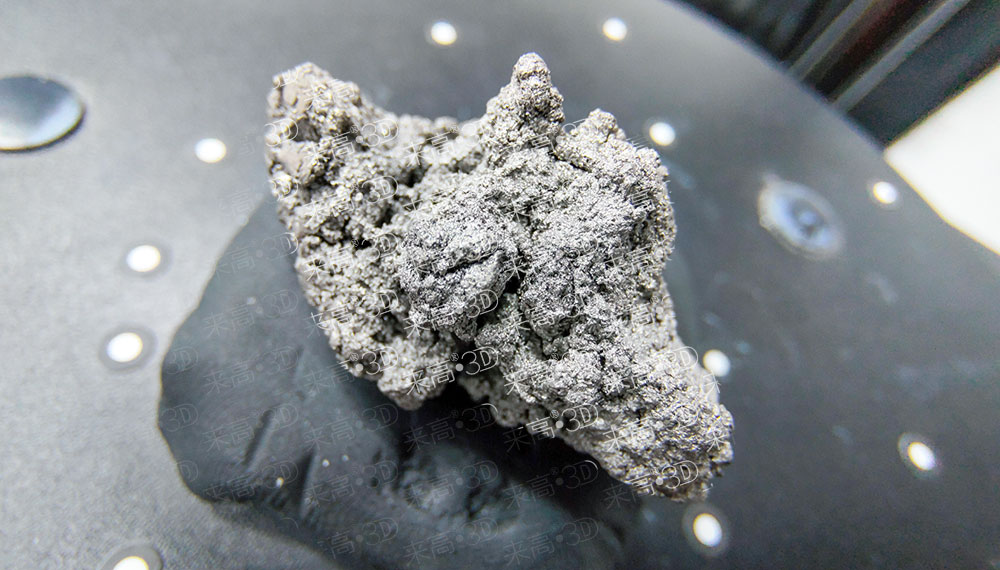

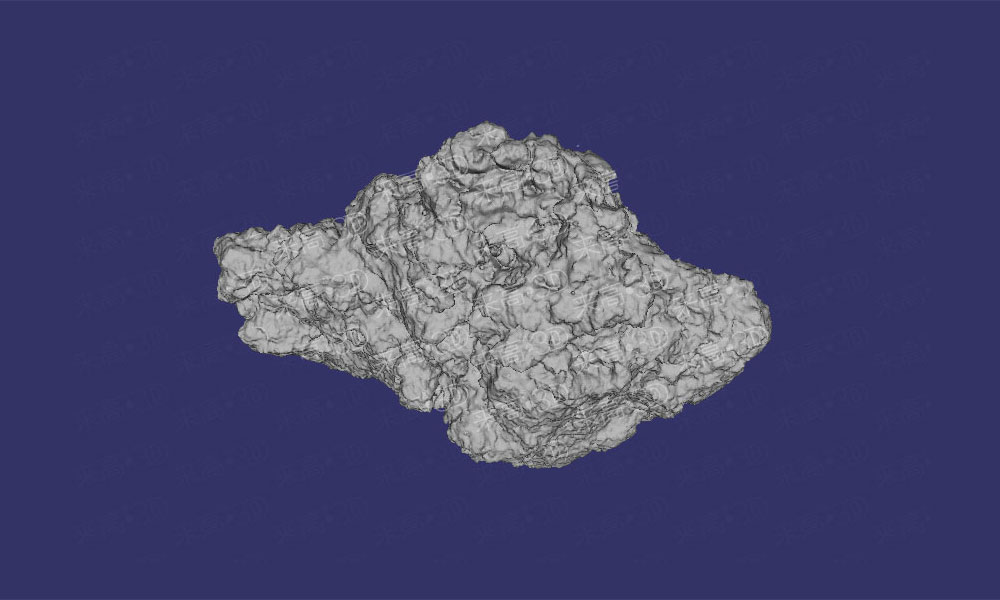

（金屬鈦粉塊）

Techlego

解決方案

高像素-還原細節

選用來高科技G5三維掃描儀（630萬像素），將掃描范圍調節為100x75mm²，已完成對工件的三維掃描。因其像素高、幅面小、點距微小，能夠真實反映鈦粉塊的形狀，所以為準確測量工件的體積提供了真實的三維數據。

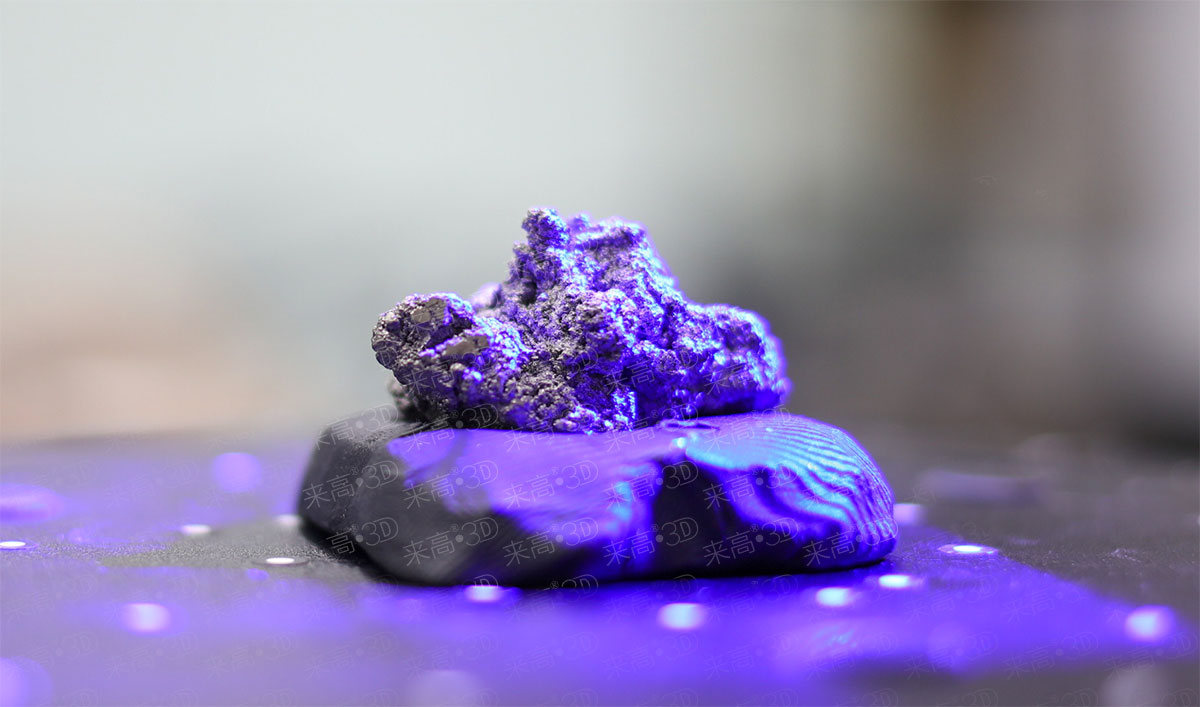

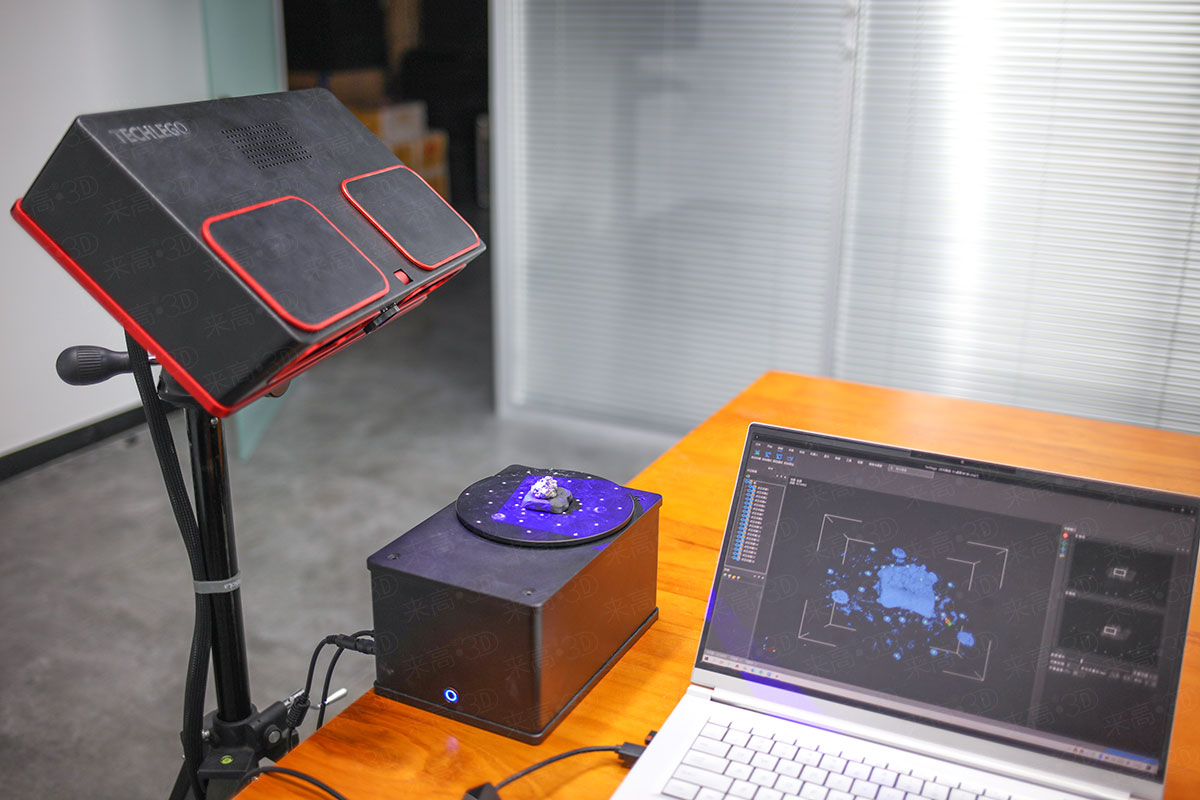

高像素設備G5掃描場景

縫隙深
將相機之間的夾角變小、允許工件與相機呈90°角成像，便可以掃描工件比較深的縫隙。對于未掃描到的縫隙，Techlego軟件自帶封裝功能，可以根據周邊曲率自動填充，生成一個封閉的三角形網格面數據。
深縫隙的處理
<<  滑動查看下一張圖片  >>

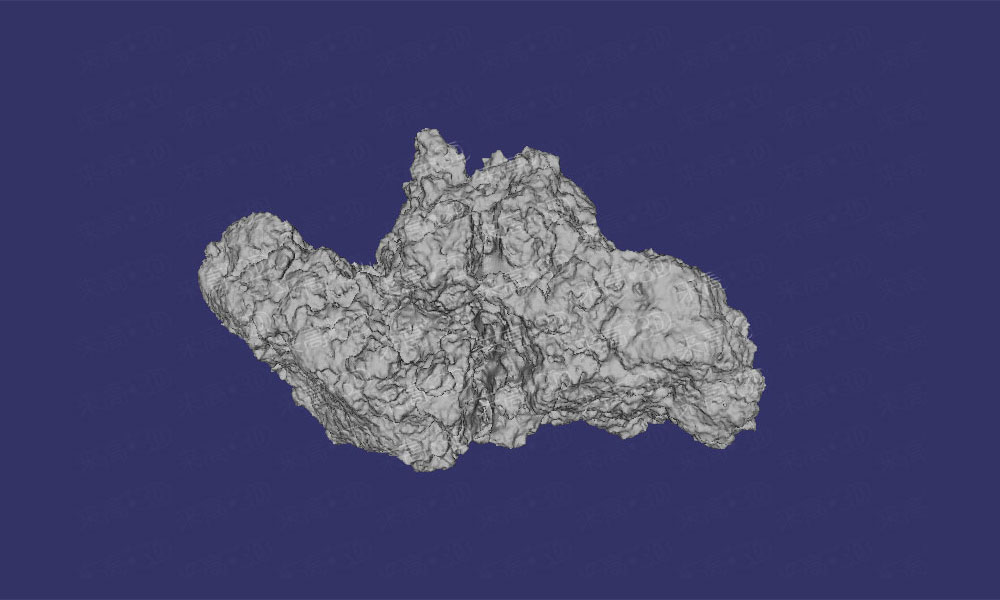

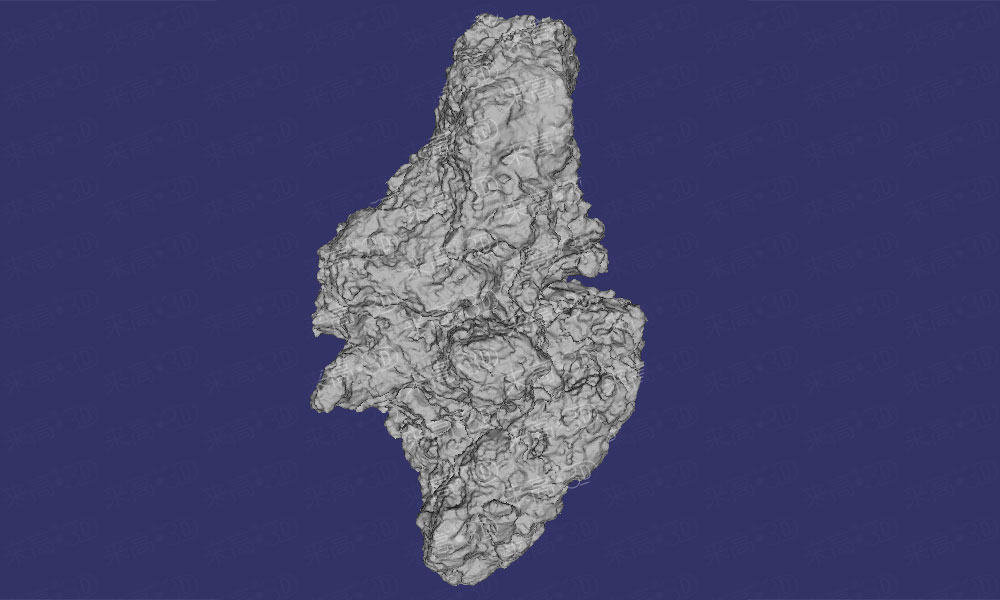

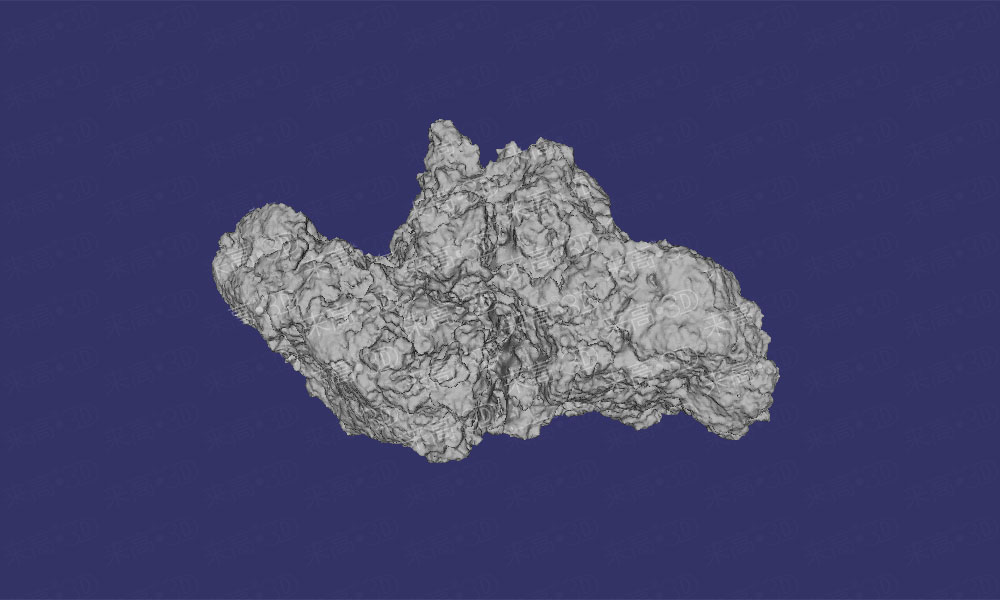

三維掃描數據





more+

特征拼接

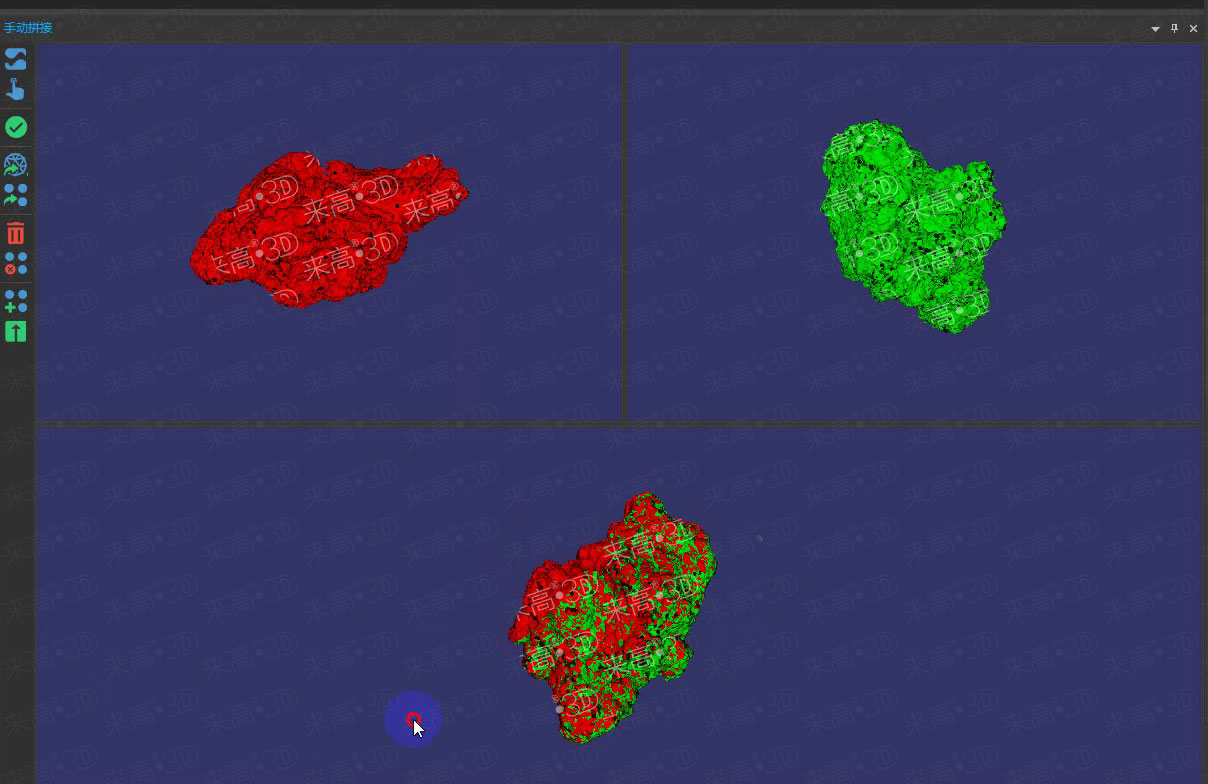

掃描鈦粉塊時，單面可以通過轉臺上的標記點完成拼接，從而實現上下兩部分數據的掃描。如何將兩部分的數據完整拼接？如果通過標記點來完成，那么標記點占用的位置會影響體積的測量。來高科技的Techlego軟件自帶自動特征拼接功能，可以一鍵輕松實現上下部分數據的拼接，獲得完整的數據。

體積測量

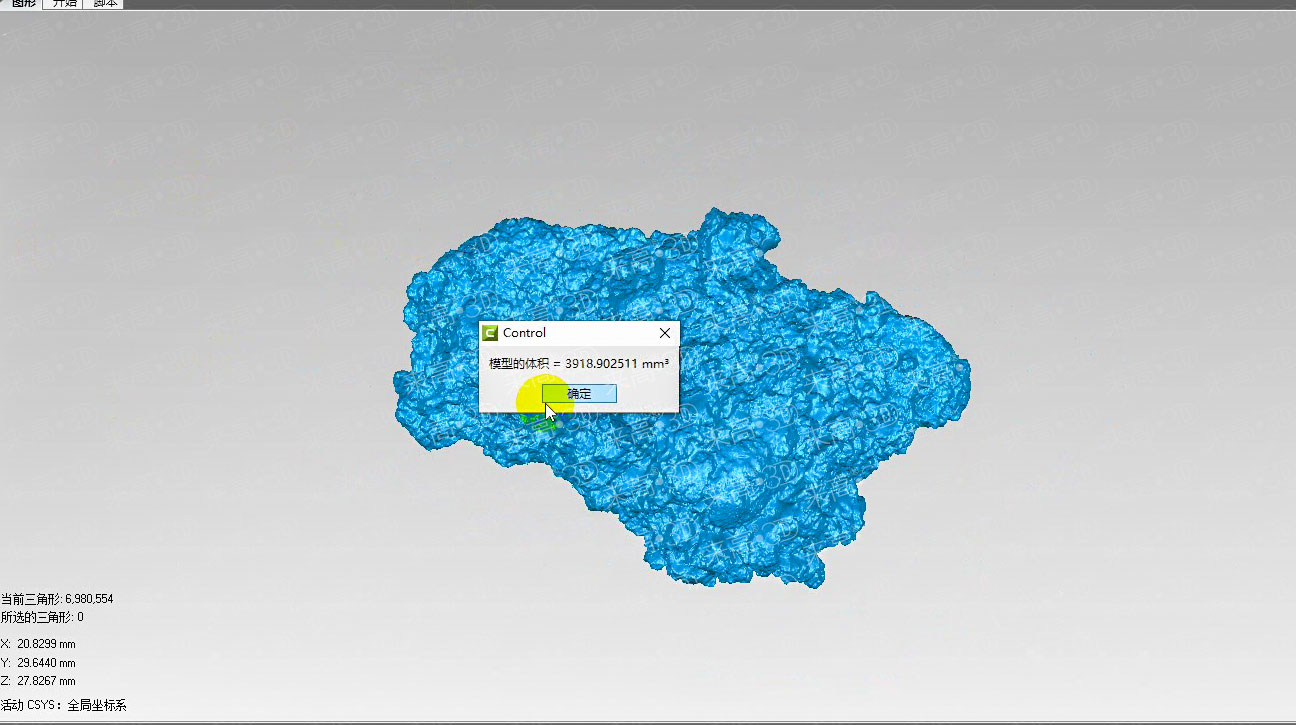

獲得完整的鈦粉塊三維模型后，在三維檢測軟件中，一鍵測量鈦粉塊體積。鈦粉塊測量模型體積為：3918.90mm³。



案例總結



來高科技在本次案例中發揮的特點



細節好：高像素掃描，能夠真實反映鈦粉塊的形狀；
掃描完整：對于一些較深縫隙，來高三維掃描儀也能夠掃描較完整；
自動特征拼接：通過自動特征拼接，免去標記點對工件形狀的影響，輕松獲得完整數據。
